Z czego składa się silnik? Poznaj jego budowę i działanie

Co to jest silnik i z czego się składa?

Silnik spalinowy pełni rolę konwertera, w którym energia chemiczna paliwa zamieniana jest na użyteczną pracę mechaniczną za sprawą kontrolowanego procesu spalania. Sercem konstrukcji jest zazwyczaj masywny blok cylindrowy zintegrowany z głowicą. To właśnie w ich wnętrzu dynamicznie pracują:

• tłoki,
• korbowody,
• wał korbowy,
• tworząc układ przenoszący siłę napędową.

Całość jest wspierana przez szereg pomocniczych instalacji, od systemu dolotowego i wydechowego, aż po kluczowe układy smarowania oraz chłodzenia, które gwarantują stabilne warunki pracy. Metoda zapłonu wyraźnie rozdziela dwa główne typy tych konstrukcji. Jednostki benzynowe wymagają zewnętrznego wyzwolenia mieszanki za pomocą świec zapłonowych, podczas gdy silniki wysokoprężne opierają się na zjawisku samoczynnego zapłonu paliwa pod wpływem wysokiego ciśnienia.

Wydajność silnika dodatkowo podnoszą wyspecjalizowane podzespoły, wśród których znajdziemy:

• systemy wtryskowe,
• różnorodne filtry,
• doładowanie pod postacią turbosprężarki lub kompresora.

Warto przy tym zestawić to rozwiązanie z napędem elektrycznym, który operuje na zupełnie innej zasadzie, wykorzystując oddziaływanie magnetyczne między wirnikiem a stojanem. Niezależnie od wybranej technologii, fundamentem niezawodności każdego napędu pozostaje jednak precyzyjny montaż, pozwalający wszystkim komponentom pracować w pełnej harmonii.

Z czego zbudowany jest blok cylindrowy?

Blok cylindrowy stanowi serce każdego silnika, będące zazwyczaj solidnym odlewem z żeliwa lub lżejszych stopów aluminium. Wybór materiału oraz sama metoda produkcji bezpośrednio determinują:

• masę jednostki napędowej,
• zdolność do efektywnego odprowadzania ciepła,
• ogólną wytrzymałość.

Wewnątrz tej masywnej konstrukcji wygospodarowano miejsce na cylindry, które mogą przyjmować postać:

• surowych otworów w kadłubie,
• wymiennych tulei stalowych,
• zaawansowanych powłok niklowych.

Projektanci przewidzieli również skomplikowaną sieć kanałów olejowych, dbających o nieustanne smarowanie ruchomych części, oraz dedykowany układ chłodzenia z obiegiem płynu. To w strukturze bloku osadzono panewki podtrzymujące wał korbowy oraz prowadnice korbowodów, a w starszych typach jednostek, takich jak OHV, przewidziano nawet przestrzeń dla podzespołów rozrządu. Całość musi być sztywna i stabilna, ponieważ to właśnie blok przejmuje na siebie ogromne przeciążenia termiczne oraz mechaniczne, które towarzyszą procesowi spalania mieszanki paliwowo-powietrznej, skutecznie utrzymując geometrię cylindrów w ryzach.

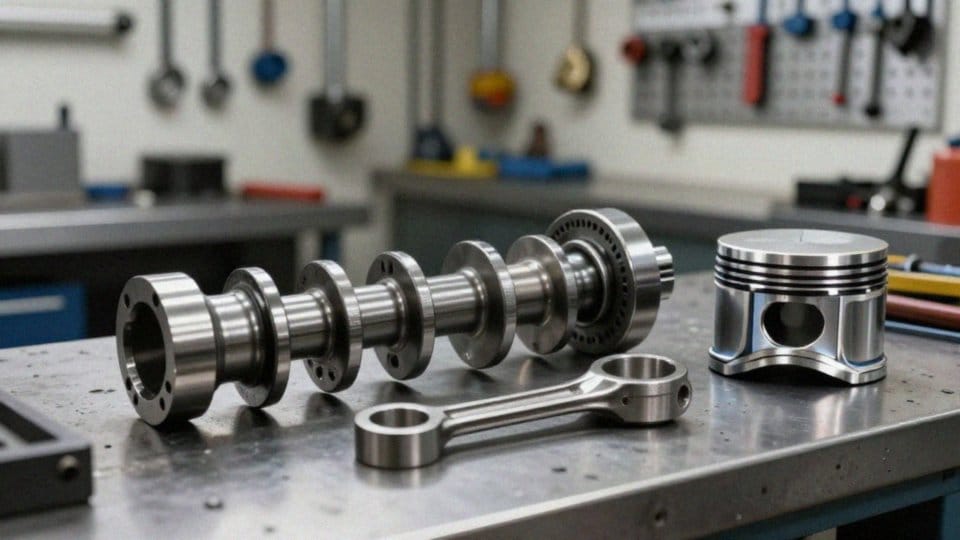

Jak współpracują tłoki z wałem korbowym?

Wewnątrz silnika tłoki nieustannie poruszają się w górę i w dół, przekazując energię powstałą w wyniku spalania mieszanki paliwowej na korbowód za pośrednictwem sworznia. To właśnie korbowód stanowi kluczowe ogniwo łączące tłoki z wałem korbowym, który zamienia ruch posuwisty na obrotowy – niezbędny do uzyskania momentu napędowego.

Budowa wału opiera się na precyzyjnie zaprojektowanych czopach i krzywkach. Elementy te wyznaczają skok tłoka, co bezpośrednio przekłada się na objętość skokową jednostki napędowej. Aby cały układ pracował stabilnie, konieczne jest doskonałe wyważenie wszystkich wirujących części. Dzięki temu udaje się skutecznie wyeliminować drgania i znacząco wydłużyć trwałość panewek.

Równie istotną rolę odgrywa stałe smarowanie, które zabezpiecza łożyska przed zatarciem, zwłaszcza gdy silnik pracuje na wysokich obrotach. Należy pamiętać, że błędy w eksploatacji mogą prowadzić do poważnych konsekwencji, takich jak:

• pęknięcia tłoków,
• awaria układu korbowego.

Uszkodzenia te nie tylko obniżają moc, ale również pogarszają stopień sprężania. Zadbanie o prawidłową współpracę tych podzespołów pozwala silnikowi na generowanie optymalnej energii w każdych warunkach drogowych.

Co zawiera głowica silnika?

Głowica silnika pełni rolę swoistego zamknięcia cylindrów, tworząc przestrzeń, w której faktycznie odbywa się proces spalania mieszanki. To wewnątrz tego dość skomplikowanego odlewu ukryto mechanizmy sterujące przepływem gazów. Znajdziemy tam zestawy:

• zaworów dolotowych,
• zaworów wydechowych,
• prowadnic,
• sprężyn.

Ich zadaniem jest dbanie o prawidłowy cykl pracy poszczególnych elementów. W zależności od konstrukcji jednostki napędowej, na głowicy osadzony jest wałek rozrządu. Współpracując z popychaczami i dźwigienkami, wpływa on bezpośrednio na geometrię komory spalania, co przekłada się na efektywność zasilania, uzyskany stopień sprężania oraz ostateczny skład spalin.

Projektanci uwzględnili tu również miejsca na osadzenie komponentów zasilających:

• gniazda świec zapłonowych w jednostkach benzynowych,
• wtryskiwacze w silnikach z wtryskiem bezpośrednim,
• świece żarowe w dieslach, które są kluczowe dla rozruchu podczas przymrozków.

Wewnętrzna struktura głowicy to także sieć kanałów dolotowych i wydechowych, zapewniających sprawną wymianę ładunku w cylindrach. Aby mechanizm pracował bezawaryjnie, konieczna jest obecność kanałów olejowych oraz płaszczy chłodzących, które odpowiadają za właściwe smarowanie rozrządu i odprowadzanie nadmiaru ciepła. Cały ten układ łączy się z blokiem silnika za pośrednictwem uszczelki. Odpowiada ona za szczelność połączenia, uniemożliwiając przedostawanie się spalin do kanałów chłodniczych. Warto dodać, że współczesne konstrukcje są precyzyjnie projektowane do pracy z turbodoładowaniem, co pozwala na znacznie wydajniejszą wymianę gazową przy wyższym ciśnieniu.

Jak działa cykl pracy silnika?

Praca silnika czterosuwowego opiera się na czterech fazach, które zamykają się w dwóch pełnych obrotach wału korbowego. Całość rozpoczyna suw ssania, podczas którego tłok przemieszcza się w dół. Wytworzone w ten sposób podciśnienie zasysa mieszankę paliwowo-powietrzną lub samo powietrze poprzez otwarty zawór dolotowy. Kolejny etap to sprężanie – przy szczelnie zamkniętych zaworach tłok wraca w górę, znacząco podnosząc ciśnienie oraz temperaturę wewnątrz komory. W momencie osiągnięcia szczytowego stopnia sprężenia następuje zapłon. W jednostkach benzynowych inicjuje go iskra ze świecy, natomiast w dieslach paliwo ulega samozapłonowi w gorącym, skompresowanym powietrzu. Gwałtowny przyrost ciśnienia wprawia tłok w ruch roboczy, dostarczając niezbędną energię napędową, a cykl zamyka wydech, w którym tłok wypycha pozostałości spalin.

Zupełnie inaczej podchodzi do tego silnik dwusuwowy. Tutaj cały proces, obejmujący zasilanie, pracę i wymianę gazów, mieści się w zaledwie jednym obrocie wału. Taka konstrukcja pozwala osiągnąć wyższą moc w przeliczeniu na masę urządzenia, choć odbywa się to w znacznie szybszym tempie.

Zupełnie odmienną zasadę wykorzystuje jednostka turbospalinowa. Tutaj zamiast ruchu posuwistego tłoków mamy do czynienia z przepływem ciągłym. Powietrze trafia do sprężarki, a następnie do komory spalania, gdzie łączy się z paliwem. Uwolniona energia rozprężanych gazów uderza w łopatki turbiny, co generuje albo bezpośredni napęd, albo ciąg odrzutowy. W każdej z tych maszyn kluczem do wydajności pozostaje perfekcyjna synchronizacja układów rozrządu i zapłonu – to one decydują o kulturze pracy jednostki, jej oszczędności oraz realnym wpływie na środowisko.

Jak działają silniki dwusuwowe i czterosuwowe?

Praca silnika czterosuwowego opiera się na czterech etapach:

• ssaniu,
• sprężaniu,
• pracy,
• wydechu.

Precyzyjne sterowanie zaworami, za które odpowiada wałek rozrządu, gwarantuje idealne napełnienie cylindra mieszanką paliwowo-powietrzną. Dzięki tej synchronizacji jednostka staje się bardziej wydajna, emituje mniej spalin i pracuje znacznie kulturalniej.

Zupełnie inaczej podchodzi do tego silnik dwusuwowy, gdzie kompletny cykl zamyka się w zaledwie dwóch ruchach tłoka. Zamiast rozbudowanego rozrządu wykorzystano tu przelotowe kanały w ściankach cylindra. Brak skomplikowanych mechanizmów czyni tę konstrukcję lżejszą i prostszą, co przekłada się na wyższą moc jednostkową. Niestety, odbywa się to kosztem precyzji w spalaniu paliwa i większej ilości zanieczyszczeń.

Warto przy tym pamiętać, że smarowanie odbywa się tutaj poprzez mieszanie oleju z paliwem lub wsparcie układów rozproszonych. Decyzja o wyborze jednostki napędowej zależy głównie od przewidywanego trybu pracy.

Silniki czterosuwowe królują w samochodach dzięki swojej efektywności i zgodności z restrykcyjnymi normami ekologicznymi. Dwusuwy natomiast świetnie sprawdzają się w lekkim sprzęcie przenośnym czy wybranych napędach morskich, gdzie liczy się każdy zaoszczędzony kilogram i łatwość serwisowania.

Jak działa układ smarowania?

Właściwe smarowanie silnika opiera się na wydajnym zamkniętym obiegu. Serce tego układu, czyli pompa oleju, nieustannie tłoczy ciecz z miski olejowej w stronę najbardziej newralgicznych punktów jednostki napędowej. Zanim jednak substancja dotrze do celu, przepływa przez filtr wyłapujący zanieczyszczenia oraz metalowe drobinki, co gwarantuje czystość krążącego środka smarnego. Następnie olej trafia do precyzyjnie wykonanych kanałów, docierając bezpośrednio do:

• panewek,
• korbowodów,
• elementów rozrządu.

Tworzony tam cienki film ochronny skutecznie izoluje metalowe powierzchnie, redukując tarcie do absolutnego minimum. Co więcej, cały system pełni funkcję chłodziwa, odprowadzając nadmiar ciepła z pracującego serca maszyny. W bardziej wysilonych konstrukcjach proces ten często wspiera dodatkowa chłodnica. Współczesne silniki korzystają z inteligentnej diagnostyki, gdzie szereg zaawansowanych czujników monitoruje ciśnienie w obiegu. Przesyłane przez nie dane trafiają do komputera pokładowego, który na bieżąco optymalizuje pracę systemu w zależności od panujących warunków obciążenia. Pamiętaj jednak, że nawet najbardziej zaawansowana elektronika nie zastąpi regularnej wymiany oleju i filtrów. Zaniedbania w tym zakresie drastycznie zwiększają ryzyko kosztownych awarii, przegrzewania oraz szybszego zużycia podzespołów. Dbanie o ten kluczowy układ to najlepsza inwestycja w długowieczność silnika, pozwalająca cieszyć się jego pełną wydajnością przez długie lata.

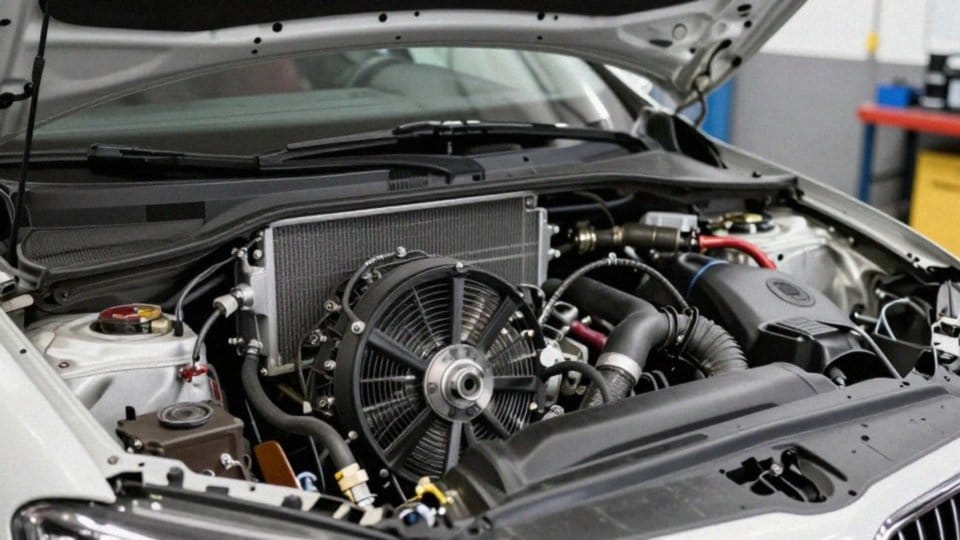

Jak działa układ chłodzenia?

Nowoczesny układ chłodzenia pracuje w oparciu o zamknięty obieg cieczy, której zadaniem jest przejmowanie energii cieplnej generowanej w procesie spalania. Za nieprzerwany obieg płynu przez kanały w głowicy i bloku silnika odpowiada pompa wody. Trafiająca do chłodnicy gorąca mieszanka oddaje zgromadzone ciepło do otoczenia, wspomagana strumieniem powietrza.

Kluczową rolę w tym procesie odgrywa termostat, który zarządza przepływem w zależności od aktualnych potrzeb jednostki napędowej. Gdy silnik jest rozgrzany niewystarczająco, urządzenie to blokuje obieg przez chłodnicę, co pozwala jednostce znacznie szybciej osiągnąć właściwą temperaturę roboczą.

Stabilność całego układu oraz odpowiednie ciśnienie wewnątrz systemu utrzymuje zbiorniczek wyrównawczy, który przyjmuje nadmierną ilość rozszerzającej się cieczy. Współpraca z systemem smarowania pozwala na efektywniejsze odprowadzanie temperatury z najbardziej obciążonych podzespołów.

Pracę całego układu nadzoruje sieć czujników, przesyłająca dane do jednostki sterującej. Gdy temperatura zaczyna rosnąć poza założone normy, komputer uruchamia wentylator, chroniąc silnik przed skutkami przegrzania, takimi jak awaria uszczelki czy kosztowne odkształcenie głowicy.

Aby uniknąć takich usterek, warto pamiętać o regularnym kontrolowaniu szczelności systemu i stanu płynu. Interesującą alternatywą są silniki chłodzone powietrzem, gdzie za odbiór temperatury odpowiadają specjalne żebra, drastycznie zwiększające powierzchnię wymiany ciepła z otoczeniem.
