Cztery suwy pracy silnika — jak działają i wpływają na wydajność?

Czym są cztery suwy pracy silnika?

Praca silnika czterosuwowego opiera się na czterech precyzyjnie powtarzających się fazach:

• ssaniu,
• sprężaniu,
• pracy,
• wydechu.

W trakcie całego cyklu tłok przemieszcza się między górnym a dolnym martwym punktem, a wykonanie pełnego obiegu wymaga dwóch obrotów wału korbowego. Za prawidłową współpracę elementów, takich jak korbowód, tłok czy system zaworów, odpowiada układ rozrządu. Proces rozpoczyna się od zassania mieszanki paliwowo-powietrznej do wnętrza cylindra przy otwartej przepustnicy ssącej. Następnie, przy szczelnie zamkniętych zaworach, następuje sprężanie, które podnosi ciśnienie i temperaturę ładunku, przygotowując go na iskrę ze świecy zapłonowej. Zapłon inicjuje kluczowy ruch tłoka w dół, podczas którego energia chemiczna zamienia się w mechaniczną siłę napędową. Ostatni etap to oczyszczenie komory spalania, kiedy to spaliny trafiają do układu wydechowego.

Współczesne konstrukcje tego typu przewyższają jednostki dwusuwowe pod względem trwałości oraz ogólnej wydajności. Z tego powodu są one standardem w motoryzacji, przemyśle i rolnictwie, napędzając zarówno samochody, jak i specjalistyczne maszyny czy agregaty. Dziś, dzięki zaawansowanym wtryskiwaczom sterującym dawką paliwa, silniki te z łatwością spełniają nawet rygorystyczne normy emisji spalin.

W jaki sposób suw pracy wytwarza energię?

W momencie zapłonu gwałtowny skok ciśnienia i temperatury w komorze spala mieszankę, inicjując proces adiabatycznego rozprężenia. Pędzące gazy z ogromną siłą spychają tłok w dół, a ten ruch – przekazywany przez korbowód – wprawia w ruch wał korbowy. To właśnie w tym miejscu energia termiczna zamienia się w moment obrotowy oraz użyteczną pracę mechaniczną.

Kluczem do wysokiej sprawności całego układu jest nie tylko szczelność cylindrów, ale także odpowiedni skład mieszanki paliwowo-powietrznej. Dzisiejsze jednostki napędowe wykorzystują:

• bezpośredni wtrysk,
• turbodoładowanie,
• precyzyjne optymalizowanie spalania.

Uzyskana podczas tego suwu energia musi być wystarczająco duża, by pojazd mógł ruszyć z miejsca, a jednocześnie zapewnić płynność kolejnych faz cyklu pracy: wydechu, ssania oraz sprężania.

Jak cztery suwy odpowiadają cyklowi Otta?

Cykl Otta stanowi teoretyczny fundament pozwalający zrozumieć pracę silników o zapłonie iskrowym. Choć w rzeczywistości nie unikniemy strat energii, model ten precyzyjnie obrazuje zależności między parametrami termodynamicznymi a efektywnością jednostki napędowej.

Cały proces rozpoczyna się od sprężania, które w teorii jest przemianą adiabatyczną. W jego trakcie gwałtownie rośnie ciśnienie oraz temperatura zamkniętej w komorze mieszanki. Gdy dochodzi do zapłonu, objętość pozostaje stała, co skutkuje gwałtownym skokiem ciśnienia – to właśnie izochoryczny etap przemiany wpływa na późniejszy potencjał silnika.

Następująca po nim ekspansja gazów pozwala zamienić skumulowaną energię wewnętrzną na użyteczną pracę mechaniczną, która wprawia tłoki w ruch. Zwieńczeniem cyklu jest usunięcie spalin, czyli oddanie ciepła do układu wydechowego.

Znajomość tych mechanizmów to podstawa dla inżynierów szukających sposobów na poprawę sprawności silnika. Manipulując stopniem sprężania czy precyzyjnie dostosowując moment zapłonu, można znacząco wpłynąć na kulturę pracy mechanizmu tłokowo-korbowego. Mimo uproszczeń, jakie niesie ten model, pozostaje on niezastąpionym przewodnikiem w analizie fizycznych podstaw współczesnej motoryzacji.

Co dzieje się podczas suwu ssania?

Wędrówka tłoka z górnego do dolnego martwego punktu inicjuje proces napełniania cylindra. W tej fazie zawór ssący pozostaje otwarty, podczas gdy wylotowy jest szczelnie zamknięty. Przemieszczający się element tworzy wewnątrz komory podciśnienie, dzięki któremu zostaje zassana świeża mieszanka paliwowo-powietrzna bądź – w rozwiązaniach z bezpośrednim wtryskiem – samo powietrze.

Efektywność tego procesu zależy od kilku zmiennych, w tym przede wszystkim od:

• prędkości obrotowej wału korbowego,
• precyzji układu rozrządu,
• geometrii kanałów dolotowych,
• kondycji uszczelnień.

To one determinują dynamikę przepływu gazów. W silnikach wyposażonych w turbosprężarkę masa ładunku wtłaczanego do komory spalania jest znacznie większa, co bezpośrednio przekłada się na wyższą moc i lepszą kulturę pracy jednostki napędowej. Warto jednak pamiętać, że wszelkie nieszczelności czy usterki w mechanizmie rozrządu drastycznie obniżają sprawność całego układu.

Co dzieje się podczas suwu sprężania i zapłonu?

Suw sprężania rozpoczyna się w momencie zamknięcia zaworów, gdy tłok zaczyna piąć się w stronę górnego martwego punktu. W tym czasie przestrzeń komory spalania wyraźnie maleje, co skutkuje gwałtownym wzrostem ciśnienia oraz temperatury uwięzionej wewnątrz mieszanki paliwowo-powietrznej. Jakość tego sprężania stanowi fundament efektywności całego obiegu termodynamicznego jednostki napędowej.

W silnikach iskrowych proces ten finalizowany jest przez wyładowanie elektryczne na świecy, inicjujące zapłon tuż przed osiągnięciem przez tłok najwyższego położenia. Odmiennie wygląda to w jednostkach o zapłonie samoczynnym, gdzie paliwo ulega samozapłonowi pod wpływem ekstremalnych temperatur wygenerowanych podczas sprężania powietrza.

Niezbędna jest tu idealna szczelność cylindra oraz precyzyjne ustawienie czasu zapłonu. Tylko takie warunki pozwalają uniknąć niebezpiecznego spalania stukowego oraz strat mocy. Nawet niewielkie nieszczelności negatywnie wpływają na ciśnienie robocze, co bezpośrednio przekłada się na obniżenie sprawności całego silnika.

Co dzieje się podczas suwu wydechu?

W fazie wydechu tłok wędruje od dolnego do górnego martwego punktu, wypychając spaliny z cylindra. Kluczem do efektywnego oczyszczenia komory jest precyzyjnie otwarty zawór wydechowy, za którego synchronizację odpowiada układ rozrządu. To właśnie od tego zgrania w dużej mierze zależy ogólna sprawność jednostki napędowej.

Gdy spaliny opuszczają silnik, trafiają do kolektora, skąd wędrują dalej przez katalizator, neutralizujący toksyczne związki, oraz tłumik wyciszający pracę motoru. Inżynierowie przywiązują ogromną wagę do odpowiedniego kształtu kanałów wydechowych, aby zminimalizować opory przepływu gazów. Nawet najdrobniejsze zakłócenia w odprowadzaniu spalin generują wymierne straty energii.

Silnik czterosuwowy niskoprężny — co to jest i jak działa?

Cykl kończy się wraz z zamknięciem zaworu wydechowego w momencie, gdy tłok dociera do górnego położenia. Wtedy silnik jest w pełni gotowy, by ponownie zassać świeżą mieszankę. Wszelkie usterki na tym etapie pracy nie tylko drastycznie obniżają moc, ale mogą również doprowadzić do przegrzania podzespołów i wzrostu emisji szkodliwych substancji do atmosfery.

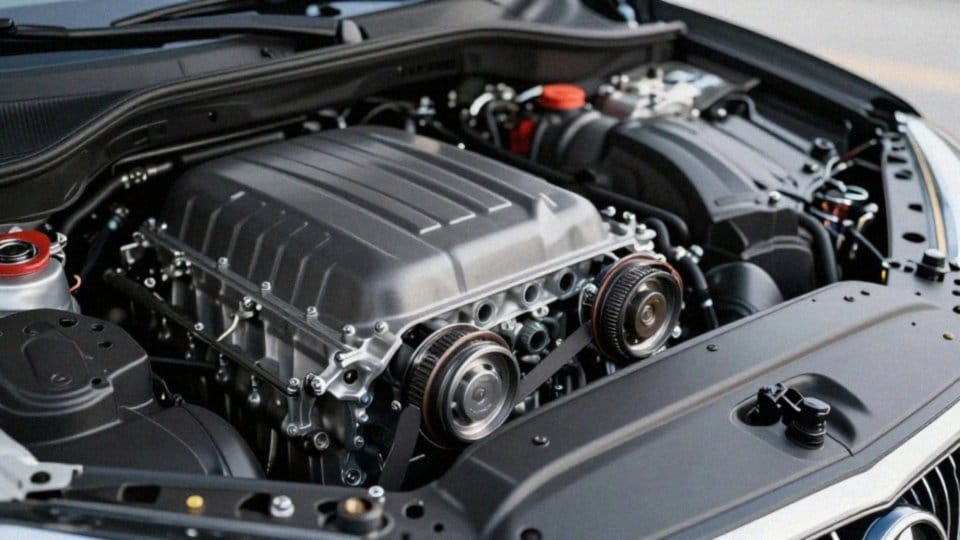

Jak rozrząd i zawory sterują kolejnością suwów?

Harmonijna współpraca wałka rozrządu, paska oraz łańcucha to fundament precyzyjnej synchronizacji zaworów, które otwierają się i zamykają w ścisłej zależności od pozycji tłoka. Ten złożony mechanizm nie tylko zarządza timingiem, ale bezpośrednio wpływa na wydajność napełniania cylindrów mieszanką oraz sprawne usuwanie spalin.

Gdy wszystko działa zgodnie z planem, straty przepływu podczas sprężania są ograniczone do minimum, co pozwala uzyskać optymalną kulturę pracy silnika. Niestety, wystarczy drobne niedopatrzenie, jak choćby przeskoczenie zęba na pasku, by doszło do zakłócenia cyklu pracy. W silnikach interferencyjnych kończy się to tragicznie – zawory uderzają w tłoki, doprowadzając do poważnych zniszczeń.

Aby temu zapobiec i zwiększyć elastyczność jednostki, nowoczesne konstrukcje korzystają z technologii VVT. Systemy te dynamicznie modyfikują czas otwarcia zaworów, błyskawicznie adaptując się do aktualnych obrotów i obciążenia pojazdu. Całość uzupełniają hydrauliczne popychacze, które dbają o stabilność parametrów rozrządu, wygładzając przebieg wymiany ładunku.

Warto pamiętać, że od precyzji tych elementów zależy nie tylko czysta moc czy moment obrotowy, ale także nasze realne spalanie i ilość spalin wydostających się z układu wydechowego.

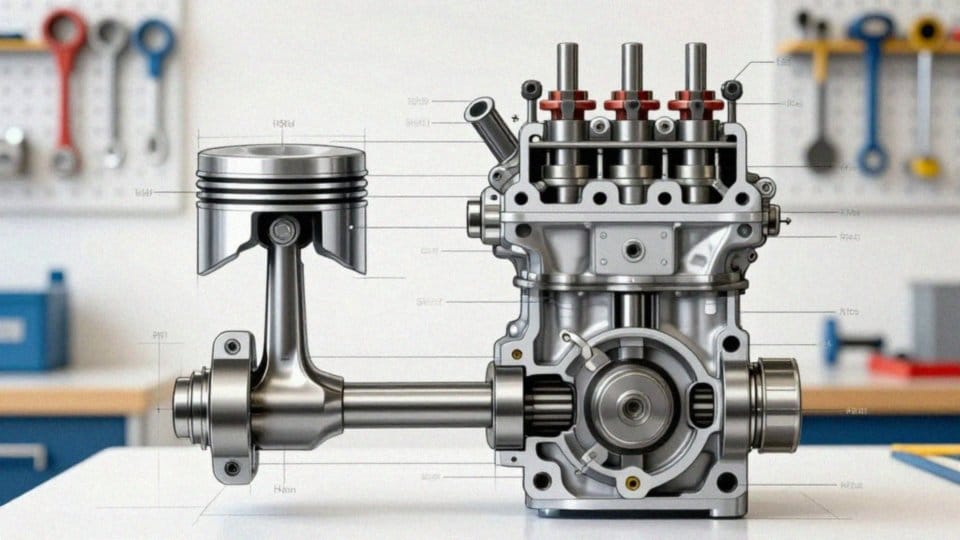

Dlaczego cykl czterech suwów wymaga dwóch obrotów wału korbowego?

Zasada działania silnika czterosuwowego opiera się na pełnym cyklu pracy, który wymaga dwóch obrotów wału korbowego, czyli łącznie 720 stopni. Dzięki korbowodowi każdy ruch tłoka góra-dół jest ściśle powiązany z obrotem wału, co pozwala na precyzyjne odmierzenie czterech etapów:

• ssania,
• sprężania,
• pracy,
• wydechu.

Warto zwrócić uwagę, że użyteczna energia mechaniczna powstaje wyłącznie w trakcie fazy spalania, co dzieje się tylko raz na dwa pełne obroty. Aby zsynchronizować pracę zaworów z położeniem tłoka, wał korbowy połączono z wałkiem rozrządu za pomocą przełożenia 2:1. Taka architektura wpływa na mniejszą częstotliwość generowania mocy w porównaniu do silników dwusuwowych, ale rekompensuje to szeregiem wymiernych korzyści.

Konstrukcja ta zapewnia:

• wyższą efektywność termodynamiczną,
• skuteczniejszą kontrolę emisji szkodliwych spalin,
• znacznie dłuższą żywotność kluczowych podzespołów.

Rozłożenie poszczególnych faz na dwa obroty wału ogranicza straty energii i umożliwia dokładniejszą wymianę ładunku, co przekłada się na znacznie wyższą kulturę pracy całej jednostki napędowej.
