Co pokazuje przekrój silnika czterosuwowego?
Przekrój silnika czterosuwowego odsłania jego skomplikowane wnętrze, pozwalając przyjrzeć się pracy kluczowych podzespołów. W sercu konstrukcji dostrzeżemy układ korbowy z tłokami oraz wałem, które wprawiają maszynę w ruch. Tuż obok znajduje się precyzyjny mechanizm rozrządu – to zespół wałków, krzywek, popychaczy oraz zaworów sterujących przepływem gazów.
W głowicy zaprojektowano komorę spalania, gdzie obok świecy zapłonowej lub wtryskiwaczy umieszczono kanały dolotowe i wylotowe. Całość dopełnia przemyślana sieć kanałów olejowych oraz płaszcz wodny, które dbają o optymalne warunki pracy jednostki.
Taka szczegółowa wizualizacja pozwala łatwo obliczyć pojemność skokową, wyznaczaną przez ruch tłoka między skrajnymi punktami zwrotnymi, a także określić stopień sprężania. Solidna budowa kadłuba wraz z niezbędnymi uszczelkami między blokiem a głowicą zapewnia szczelność całego układu, co stanowi fundament dla zrozumienia pracy silnika w pełnym cyklu roboczym.
Jak przebiega cykl czterosuwowy w przekroju?
Praca silnika czterosuwowego opiera się na czterech fazach tłoka, co wymusza dwa pełne obroty wału korbowego. Proces otwiera ssanie, podczas którego tłok przesuwa się z górnego martwego punktu do dolnego. Dzięki uchyleniu zaworu wlotowego wewnątrz cylindra wytwarza się podciśnienie, wciągające mieszankę paliwowo-powietrzną do środka.
Gdy oba zawory zostają szczelnie zamknięte, rozpoczyna się suw sprężania. Wędrujący ku górze tłok znacząco podnosi ciśnienie oraz temperaturę uwięzionych gazów. Moment kulminacyjny stanowi suw pracy: iskra inicjuje gwałtowne spalanie, a błyskawiczny wzrost ciśnienia, sięgający nawet setek barów, z impetem pcha tłok w dół, zamieniając to zjawisko na użyteczną energię mechaniczną.
Cykl zamyka wydech, kiedy to otwarty zawór wydechowy umożliwia usunięcie zużytych spalin przy ruchu tłoka w górę. Prawidłowy przebieg tych faz bezpośrednio zależy od wałka rozrządu, na którym umieszczono krzywki sterujące zaworami. To właśnie precyzyjne ustawienie rozrządu decyduje o efektywnym napełnianiu jednostki, a wszystkie zależności między objętością a ciśnieniem panującym wewnątrz cylindra obrazuje wykres indykatorowy, przedstawiający klasyczny cykl Otta.
Jak tłok i wał korbowy wyglądają w przekroju?
Przekrój tłoka ujawnia precyzyjnie dopasowany element tłoczny, którego czoło zostało zabezpieczone specjalnymi pierścieniami. Ich rola jest dwutorowa:
- gwarantują pełną szczelność komory spalania,
- skutecznie zgarniają olej ze ścianek tulei.
Poniżej, za pośrednictwem sworznia, tłok łączy się z korbowodem, który przenosi siły bezpośrednio na wał korbowy. Wewnątrz konstrukcji zauważymy też sieć kanałów olejowych, dzięki którym smar trafia wprost do panewek łożysk. Sam wał korbowy charakteryzuje się czopami głównymi i korbowymi, które celowo przesunięto względem osi obrotu. To właśnie ta asymetria pozwala zamienić posuwisty ruch tłoka na użyteczny ruch obrotowy. Całość osadzono w kadłubie na wytrzymałych łożyskach ślizgowych. Mechanizm ten pracuje pod ogromnym obciążeniem, dlatego musi odznaczać się wyjątkową odpornością na siły dynamiczne.
Skrajne pozycje tłoka, określane jako martwe punkty – górny i dolny – wyznaczają długość jego suwu. Warto pamiętać, że dobór materiałów, z których wykonano tłok, bezpośrednio przekłada się na bezwładność silnika i jego potencjał w zakresie wysokich obrotów. Obserwując przekrój poprzeczny, warto zwrócić uwagę na sposób połączenia wału z kołem zamachowym oraz układem rozrządu, bo to właśnie te komponenty stanowią o sprawności całej jednostki napędowej.
Gdzie w przekroju silnika czterosuwowego są zawory?
W sercu czterosuwowego silnika, bezpośrednio nad komorą spalania, umieszczono zawory dolotowe i wylotowe. Ten pierwszy odpowiada za doprowadzanie świeżego powietrza lub gotowej mieszanki paliwowej, podczas gdy drugi tworzy drogę ucieczki dla zbędnych gazów spalinowych do kolektora wydechowego.
O idealną szczelność całości dbają starannie spasowane gniazda zaworowe. Nad precyzyjną choreografią wszystkich ruchomych części czuwa wałek rozrządu. Wykorzystując system krzywek i popychaczy, narzuca on sztywne tempo otwierania oraz zamykania poszczególnych zaworów.
Wewnątrz mechanizmu odnajdziemy również sprężyny oraz prowadnice, które skutecznie wygaszają drgania i stabilizują pracę całego układu. To właśnie drobiazgowa konfiguracja rozrządu wraz z odpowiednio dobranymi kątami otwarcia decydują o tym, jak sprawnie cylinder napełnia się „świeżą energią” i jak czyste spaliny opuszczają silnik.
Właściwe zsynchronizowanie tych elementów jest kluczowe nie tylko dla płynnego przepływu gazów, ale przede wszystkim dla osiągnięcia wysokiej wydajności energetycznej jednostki napędowej.
Jak działają mieszanka paliwowo-powietrzna i zapłon w przekroju?
Cykl pracy silnika rozpoczyna się od otwarcia zaworu wlotowego, co pozwala mieszance paliwowo-powietrznej wypełnić cylinder podczas suwu ssania. W jednostkach z wtryskiem paliwo trafia bezpośrednio do kolektora lub samej komory, co znacząco rzutuje na efektywność wymiany ładunku.
Gdy tłok rozpoczyna ruch powrotny, zawory zostają szczelnie zamknięte, rozpoczynając etap intensywnego sprężania. W kulminacyjnym momencie świeca zapłonowa inicjuje przeskok iskry, wywołując kontrolowany wybuch. Przemiana energii chemicznej w ciśnienie sprawia, że tłok gwałtownie przesuwa się w dół, co nazywamy suwem pracy.
Warto dodać, że optymalne usytuowanie świecy względem kanałów gazowych ma ogromne znaczenie dla tempa spalania i sprawności całego układu. Kiedy energia ekspansji wygasa, otwiera się zawór wylotowy, umożliwiając usunięcie spalin.
Precyzyjne odmierzanie czasu wtrysku i wyprzedzenia zapłonu nie tylko ogranicza straty energii cieplnej, ale również wyraźnie redukuje emisję zanieczyszczeń. Cały proces dopełnia zaawansowany system chłodzenia głowicy, który dba o stabilność termiczną komory spalania, zabezpieczając metalowe podzespoły przed skutkami przegrzania podczas wytężonej pracy.

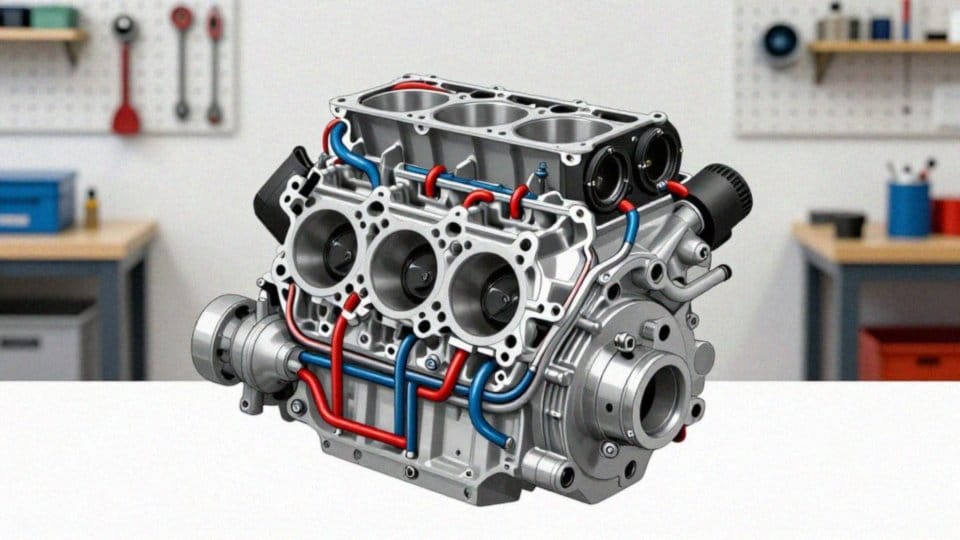

Jak działa układ chłodzenia w przekroju silnika czterosuwowego?
Wydajność chłodzenia silnika czterosuwowego to kwestia wyboru odpowiedniej technologii. W jednostkach chłodzonych cieczą sercem układu jest płaszcz wodny, czyli system kanałów oplatających głowicę i kadłub. Obieg płynu wymusza pompa, a za utrzymanie właściwej temperatury pracy odpowiada termostat, który precyzyjnie dawkuje przepływ. Kluczowym ogniwem jest tu chłodnica, pełniąca rolę wymiennika ciepła, który przekazuje nadmiar energii cieplnej bezpośrednio do otoczenia.
Alternatywą jest chłodzenie powietrzem, gdzie kluczową rolę odgrywają liczne żebra na zewnętrznych powierzchniach silnika. Ich obecność znacząco zwiększa obszar kontaktu z powietrzem, co pozwala na szybsze odprowadzanie ciepła. Niezależnie od wybranej metody, olej smarujący pełni funkcję istotnego wsparcia, odbierając temperaturę z tłoków i panewek. W konstrukcjach wyczynowych system ten często rozbudowuje się o dodatkową chłodnicę oleju.
Bezpieczeństwo termiczne jednostki napędowej spoczywa na czujnikach, które nieustannie monitorują stan komory spalania, rozrządu oraz uszczelek. Ich wskazania chronią metalowe elementy przed skutkami lokalnego przegrzania, które w krótkim czasie mogłoby doprowadzić do awarii. Podczas serwisowania tych podzespołów kluczowe jest zachowanie rygoru technicznego, zwłaszcza w kwestii momentów dokręcania śrub. Szczególną uwagę należy przykładać do kondycji uszczelnień między głowicą a blokiem, ponieważ to właśnie ich szczelność decyduje o trwałości silnika i zapobiega wyciekom płynów eksploatacyjnych.
