Jak działa obieg termodynamiczny pompy ciepła?
Działanie pompy ciepła opiera się na cyklicznym procesie przemian fazowych czynnika chłodniczego, który technicznie przypomina odwrócony obieg Lindego. Cały mechanizm wykorzystuje cztery kluczowe komponenty:
- parownik – czynnik w formie cieczy pochłania energię z otoczenia, co powoduje jego odparowanie,
- sprężarka – gwałtowny wzrost ciśnienia podnosi temperaturę pary,
- skraplacz – oddaje zgromadzone ciepło do instalacji grzewczej, wracając do postaci płynnej,
- zawór rozprężny – dzięki efektowi Joule’a-Thomsona ciśnienie i temperatura gwałtownie spadają, co pozwala na ponowny start całego cyklu.
Głównym kosztem eksploatacyjnym jest prąd zasilający sprężarkę. Wydajność systemu mierzy się wskaźnikiem COP, odzwierciedlającym relację między uzyskanym ciepłem a zużytą energią elektryczną. Dzięki ścisłej współpracy obiegu wewnętrznego z zewnętrznym, urządzenie efektywnie transportuje energię z otoczenia wprost do naszego systemu grzewczego.
Z jakich elementów składa się pompa ciepła?
Podstawowy układ pompy ciepła bazuje na czterech głównych komponentach oraz szeregu akcesoriów wspierających. Sercem całego mechanizmu jest sprężarka – tłokowa lub scroll – zasilana prądem elektrycznym. W wersjach powietrznych kluczowe zadanie przypada wentylatorowi, odpowiadającemu za przetłaczanie mas powietrza przez parownik, co znacząco podnosi sprawność odzysku energii.
Proces wymiany ciepła odbywa się z kolei w wymiennikach, które przybierają rozmaite postacie:
- kolektory poziome,
- pionowe sondy gruntowe,
- stanowiące fundament tzw. dolnego źródła.
Jeśli urządzenie ma pracować w trybie chłodzenia, stosuje się zawór czwórdrogowy, potrafiący w mgnieniu oka odwrócić kierunek obiegu czynnika chłodniczego. Całość uzupełniają precyzyjne systemy sterowania oraz osprzęt hydrauliczny, taki jak filtry i zawory. Technologię tę dzielimy głównie na systemy typu:
- monoblok, gdzie wszystkie podzespoły zamknięto w jednej obudowie,
- układy split, w których czynnik krąży między jednostką zewnętrzną a modułem wewnętrznym.
Dzięki swojej elastyczności pompy ciepła świetnie współpracują z nowoczesnym ogrzewaniem płaszczyznowym. Inżynierowie mogą projektować instalacje w wariancie monowalentnym lub biwalentnym, a nawet łączyć różne nośniki energii w systemach hybrydowych. Pamiętaj jednak, że o trwałości i niezawodności całego układu decyduje nie tylko staranny montaż, ale przede wszystkim regularna konserwacja – zwłaszcza w obszarze filtrów i kontroli szczelności złączy.
Czym są dolne i górne źródła ciepła?
Dolne źródło ciepła stanowi fundament działania pompy, będąc miejscem, z którego urządzenie czerpie niezbędną energię. Wyróżniamy trzy podstawowe typy tych instalacji:
- powietrzne,
- gruntowe,
- wodne.
Najpopularniejsze modele powietrzne wykorzystują ciepło z otoczenia, co czyni ich montaż wyjątkowo przystępnym finansowo i technicznie. Alternatywą są systemy gruntowe, które sięgają po energię zakumulowaną w ziemi – odbywa się to za pomocą poziomych wymienników lub głębokich sond pionowych. Wariant wodny natomiast opiera się na zasobach wód gruntowych, czerpiąc ciepło ze studni lub zbiorników naturalnych.
Zupełnie inną funkcję pełni górne źródło, czyli system rozprowadzający ciepło wewnątrz budynku. Do tej grupy zaliczamy instalacje płaszczyznowe, jak:
- popularna podłogówka,
- tradycyjne grzejniki,
- zasobniki wody użytkowej.
Co istotne, górne źródło pracuje zazwyczaj w wyższych temperaturach niż dolne. Precyzyjne dopasowanie parametrów obu tych układów jest krytyczne dla finalnej efektywności całej inwestycji. Odpowiednio zaprojektowana instalacja to gwarancja, że pompa zachowa wysoką wydajność nawet podczas siarczystych mrozów czy zmiennej aury.
Co to jest współczynnik COP pompy ciepła?
Współczynnik COP, czyli efektywność pompy ciepła, określa relację między faktycznie oddanym ciepłem a energią elektryczną niezbędną do zasilenia kompresora. Wynik wyższy niż jeden dowodzi, że urządzenie produkuje znacznie więcej energii, niż pobiera z sieci, co stanowi o jego opłacalności. Wydajność systemu jest jednak ściśle powiązana z różnicą temperatur między źródłem dolnym a instalacją grzewczą.
Niestety, w miarę wzrostu temperatury zasilania, sprawność urządzenia zaczyna zauważalnie spadać, dlatego najlepsze rezultaty osiąga się w instalacjach niskotemperaturowych, na przykład w ogrzewaniu podłogowym. Wybór technologii realnie przekłada się na wysokość comiesięcznych rachunków. Modele gruntowe radzą sobie znacznie lepiej podczas tęgich mrozów, oferując stabilniejsze parametry pracy niż ich powietrzne odpowiedniki.
Planując inwestycję, nie można patrzeć jedynie na cenę zakupu, lecz trzeba uwzględnić:
- koszty montażu,
- właściwy dobór mocy.
Zbyt duże urządzenie, czyli tzw. przewymiarowanie, prowadzi do częstego taktowania, co drastycznie obniża sprawność i zmusza pompę do pracy w nieoptymalnych dla COP warunkach. Dla rzetelnej oceny warto sięgnąć po wskaźnik SCOP, który zamiast chwilowych parametrów uwzględnia sezonowe zmiany pogodowe.
Dzięki analizie tego sezonowego współczynnika znacznie łatwiej przewidzieć realne zyski finansowe oraz korzyści dla środowiska w perspektywie długoterminowej. Takie podejście pozwala podejmować świadome decyzje, które łączą troskę o domowy budżet z wymogami nowoczesnej ekologii.
Jak pompa ciepła ogrzewa wodę użytkową?
Przygotowanie ciepłej wody użytkowej opiera się na prostym mechanizmie: skraplacz przekazuje energię zgromadzoną w czynniku chłodniczym prosto do zasobnika z wodą. W praktyce, tuż po wyjściu ze sprężarki, gorący czynnik trafia do wymiennika lub wężownicy, gdzie oddając ciepło, jednocześnie sam ulega schłodzeniu.
Pompy ciepła – zarówno te typu powietrze-woda, jak i gruntowe – oferują dużą elastyczność. Można je skonfigurować tak, aby w pierwszej kolejności dbały o zasobnik CWU lub na bieżąco zasilały instalację grzewczą. Coraz częściej inwestorzy decydują się na integrację z instalacją fotowoltaiczną, co pozwala niemal za darmo czerpać korzyści z nadwyżek energii słonecznej.
Aby jednak system działał bez zarzutu, kluczowe jest precyzyjne dopasowanie mocy urządzenia oraz pojemności zbiornika do realnych potrzeb mieszkańców. W nowoczesnym budownictwie coraz większą popularność zyskują układy hybrydowe lub biwalentne. W chwilach największego zapotrzebowania, gdy sama pompa przestaje wystarczać, wsparcie przejmuje dodatkowa grzałka elektryczna lub kocioł.
Wykorzystanie niskotemperaturowego ciepła nie tylko znacząco poprawia efektywność energetyczną całego obiegu, ale przede wszystkim realnie obniża rachunki, podnosząc przy tym komfort codziennego życia.

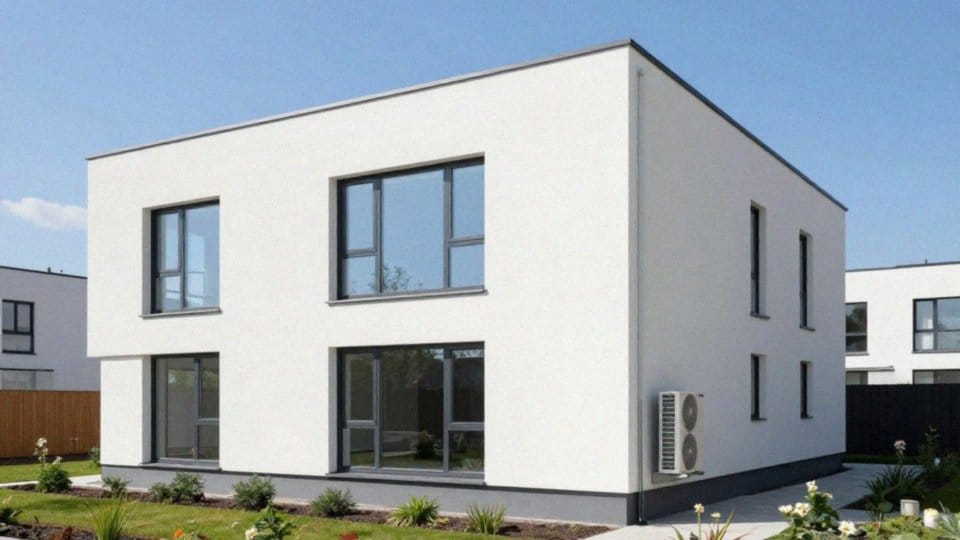

Kiedy pompa ciepła może być jedynym źródłem ogrzewania?
Praca w systemie monowalentnym to rozwiązanie, w którym pompa ciepła samodzielnie pokrywa pełne zapotrzebowanie budynku na energię cieplną. Kluczem do sukcesu jest tutaj wysoki standard izolacji obiektu, który minimalizuje straty ciepła. Najlepsze efekty uzyskamy, łącząc taką jednostkę z ogrzewaniem płaszczyznowym, pracującym na niskiej temperaturze zasilania, co wydatnie podnosi efektywność urządzenia.
Gruntowe pompy ciepła, korzystające ze stabilnego termicznie źródła, oferują znacznie większą niezawodność niż ich powietrzne odpowiedniki. Dla domów o większych potrzebach energetycznych lub zlokalizowanych w surowszym klimacie, znacznie praktyczniejszym wyborem jest system biwalentny. Wspiera on pompę dodatkowym źródłem ciepła, np. kotłem gazowym lub grzałką, które aktywują się w czasie wyjątkowo silnych mrozów. Takie rozwiązanie pozwala uniknąć konieczności przewymiarowania instalacji, co przekłada się na niższe koszty inwestycyjne bez strat na wydajności.
Decyzja o doborze technologii powinna wynikać z indywidualnego bilansu cieplnego budynku. Współczesne, energooszczędne domy czerpią najwięcej korzyści z instalacji monowalentnych, które gwarantują najniższe rachunki. Starsze budynki, nawet po termomodernizacji, zazwyczaj lepiej funkcjonują w układach hybrydowych, łączących ekologię z tradycyjnym ogrzewaniem. Pamiętajmy, że trwałość i opłacalność systemu zależą nie tylko od doboru sprzętu, ale także od jakości montażu, regularnych przeglądów oraz możliwości wsparcia inwestycji dotacjami.
