Co to jest poduszka powietrzna?
Poduszka powietrzna stanowi fundament systemu bezpieczeństwa biernego w każdym współczesnym samochodzie. Cały mechanizm, wchodzący w skład rozbudowanego układu SRS, opiera się na elastycznym worku wykonanym z wytrzymałej tkaniny poliamidowej. Gdy czujniki wykryją kolizję, specjalny generator inicjuje reakcję chemiczną, która w ułamku sekundy napełnia poduszkę gazem. Współpracując z pasami i napinaczami, rozwiązanie to znacząco ogranicza ryzyko groźnych urazów głowy, szyi czy klatki piersiowej.
W zależności od klasy pojazdu, mamy do dyspozycji różne typy zabezpieczeń:
- czołowe,
- boczne,
- kurtyny,
- poduszki kolanowe,
- poduszki umieszczane na środkowym fotelu.
Ich głównym zadaniem jest amortyzowanie uderzeń o elementy kabiny, co realnie ratuje zdrowie podróżujących. Należy jednak pamiętać, że po aktywacji moduł staje się jednorazowy, a przywrócenie pełnej sprawności systemu wymaga profesjonalnej i często kosztownej wymiany całego podzespołu.

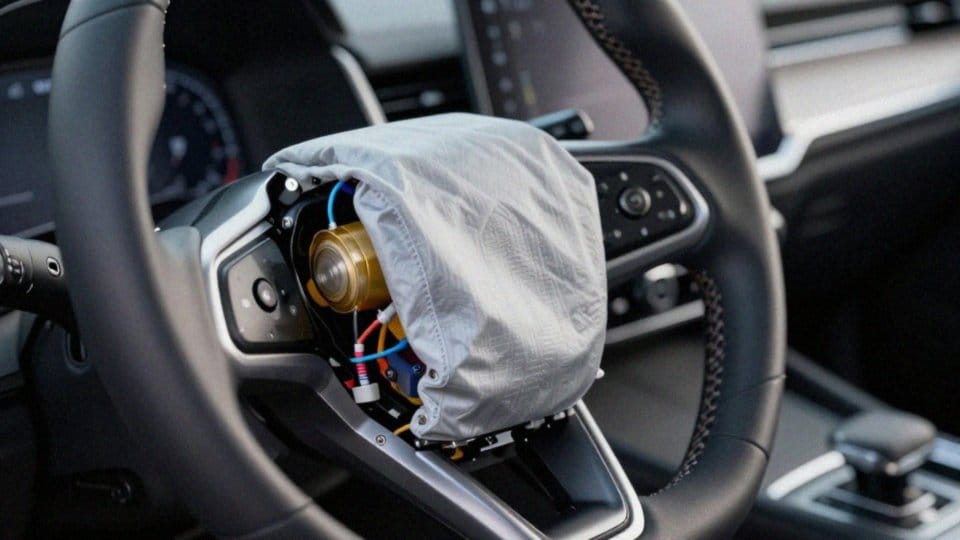

Z czego składają się poduszki powietrzne?
System SRS opiera się na trzech filarach:
- jednostce aktywującej,
- generatorze gazu,
- elastycznym worku.
Mózgiem całego układu jest sterownik mikroprocesorowy współpracujący z siecią czujników zderzenia rozlokowanych wokół pojazdu. Nad rzetelnością otrzymywanych sygnałów czuwa dodatkowo czujnik Safing, co minimalizuje ryzyko błędnego zadziałania. W sercu generatora gazu znajduje się zapalnik i mieszanka pirotechniczna, która w mgnieniu oka produkuje potrzebny do napełnienia poduszki azot.
Sam worek powstaje z niezwykle wytrzymałej tkaniny poliamidowej i wyposażony jest w specjalne otwory wentylacyjne; odpowiadają one za płynną regulację objętości poduszki oraz kontrolowany odpływ gazu po zderzeniu. Współczesne rozwiązania wykraczają jednak poza te podstawowe elementy. Dzisiejsze konstrukcje często integrują:
- systemy rozpoznawania obciążenia foteli,
- zaawansowane napinacze pasów wraz z ogranicznikami siły ich naprężania,
- sprężyny spiralne, które gwarantują niezawodną ciągłość zasilania.
Cały mechanizm zamknięto w pojemniku z materiałów odpornych na ogromne temperatury towarzyszące reakcji chemicznej, dzięki czemu bezpiecznie oczekuje on na krytyczny moment użycia.
Jak czujniki wykrywają zderzenie i pozycję pasażera?
Współczesne systemy wykrywania kolizji opierają się na nieustannym monitorowaniu przeciążeń, wykorzystując do tego precyzyjne akcelerometry MEMS oraz czujniki piezoelektryczne. Rejestrują one nagłe wyhamowanie pojazdu oraz gwałtowne skoki ciśnienia, które towarzyszą na przykład uderzeniom bocznym w drzwi. Informacje te trafiają do mikroprocesorowego sterownika, który błyskawicznie analizuje siłę i wektor uderzenia.
Nowoczesne rozwiązania w zakresie bezpieczeństwa biernego idą o krok dalej, integrując dane z:
- czujników obecności,
- czujników obciążenia foteli.
Dzięki precyzyjnej ocenie masy oraz pozycji pasażera, komputer pokładowy potrafi inteligentnie dozować siłę napełnienia poduszek powietrznych. Takie podejście minimalizuje ryzyko urazów, co jest szczególnie istotne w przypadku dzieci czy osób zajmujących w aucie nietypową pozycję. Całość układu SRS wspiera dodatkowo czujnik typu Safing, pełniący rolę swoistego bezpiecznika. Stale weryfikuje on poprawność pracy elektroniki, chroniąc przed niepożądanym zadziałaniem systemu.
Ostateczną decyzję o wystrzeleniu poduszek lub aktywacji napinaczy pasów sterownik podejmuje jednak dopiero po zestrojeniu sygnałów płynących z karoserii z informacjami o zajętości miejsc, co gwarantuje wysoką niezawodność w sytuacjach zagrożenia.
Jak działa sterownik poduszek powietrznych?
Sterownik SRS pełni rolę procesora zarządzającego bezpieczeństwem biernym w aucie. Urządzenie to nieustannie przetwarza dane płynące z:
- akcelerometrów,
- czujników zderzeniowych,
- sensorów zajętości foteli,
co pozwala mu błyskawicznie ocenić powagę sytuacji w momencie kolizji. Gdy algorytm uzna, że sytuacja jest krytyczna, wysyła impuls elektryczny inicjujący pracę generatorów gazu. System ten wykracza jednak poza samą aktywację poduszek powietrznych – precyzyjnie synchronizuje on ich działanie z:
- napinaczami pasów,
- ogranicznikami siły naciągu.
Modele nowej generacji potrafią nawet modulować dynamikę napełniania poduszki, uwzględniając przy tym:
- prędkość pojazdu,
- siłę uderzenia,
- wagę pasażera.
Inteligentne oprogramowanie chroni najmłodszych, automatycznie dezaktywując ochronę, jeśli na fotelu zostanie wykryte dziecko. Poza funkcjami ratunkowymi, jednostka ta czuwa nad kondycją całego układu, stale sprawdzając stan okablowania i sprawność poszczególnych komponentów. Każda wykryta nieprawidłowość natychmiast zapala ikonę ostrzegawczą na tablicy wskaźników. Co istotne, po wystąpieniu wypadku sterownik zapisuje kluczowe parametry zdarzenia w specjalnej pamięci, co ułatwia biegłym analizę przebiegu kolizji oraz pozwala mechanikom precyzyjnie ocenić zakres niezbędnych napraw.
Jak działa generator gazu i worek powietrzny?
| Element | Materiał / Skład | Funkcja |
|---|---|---|
| Worek powietrzny | Tkanina poliamidowa | Napełnianie gazem, amortyzacja uderzenia |
| Generator gazu | Zapalnik, stałe paliwo | Pirotechniczne napełnianie worka gazem |
| Otwory w worku | Specjalnie ukształtowane | Kontrolowany odpływ gazu |
| Czujniki zderzenia | Elektroniczne | Wykrywanie siły i kierunku uderzenia |
| Jednostka sterująca | Elektroniczna | Analiza sygnałów z czujników, aktywacja poduszki |
Wszystko zaczyna się w momencie, gdy jednostka sterująca przesyła impuls elektryczny do generatora gazu. Ten sygnał inicjuje błyskawiczny zapłon, wywołując gwałtowną reakcję chemiczną wewnątrz ładunku pirotechnicznego. W ułamku sekundy uwalnia się ogromna ilość gazu, zazwyczaj azotu. W nowszych rozwiązaniach skład wzbogaca się o tlenek miedzi lub żelaza, które działają jak katalizatory, dbając o stabilniejszy przebieg całego procesu.
Dynamicznie wytworzone ciśnienie natychmiast napełnia elastyczny worek, rozwijając go w przestrzeni przed pasażerem. Ostateczny kształt i szybkość tego procesu zależą od projektu samej poduszki. Aby uniknąć efektu odskoku pasażera i zapewnić mu miękkie hamowanie, w poszyciu wycięto specjalne otwory wentylacyjne. Pozwalają one na precyzyjne odbarczenie gazu w chwili kontaktu ciała z tkaniną.
Cały system musi sprostać ekstremalnym obciążeniom, wahaniom temperatury oraz ogromnemu ciśnieniu. Dzięki odpowiedniemu doborowi wytrzymałych poliamidów i przemyślanej geometrii, napełnianie przebiega w pełni przewidywalny sposób. Ta inżynieryjna precyzja pozwala na tworzenie rozwiązań, które potrafią błyskawicznie przystosować się do warunków konkretnego wypadku, skutecznie chroniąc użytkowników pojazdu.

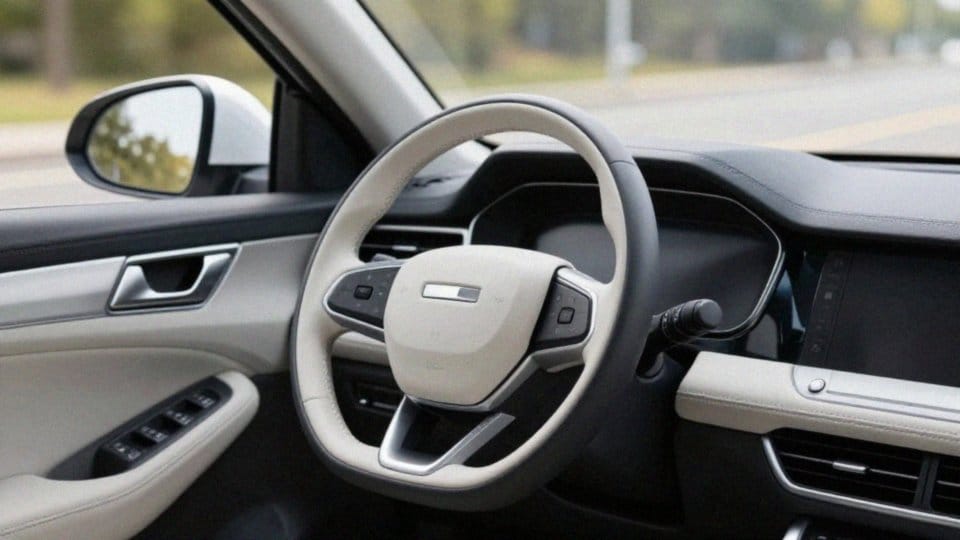

Jak poduszka powietrzna amortyzuje uderzenie?
Amortyzacja podczas wypadku opiera się na stworzeniu elastycznej bariery, która w ułamku sekundy skraca drogę hamowania pasażera. Wypełniony gazem worek przejmuje energię kinetyczną, skutecznie rozpraszając ją w kontrolowany sposób. Zastosowanie specjalnych otworów wentylacyjnych pozwala na ujście gazu pod ciężarem ciała, co skutecznie zapobiega niebezpiecznemu zjawisku odbicia.
Nad odpowiednim ciśnieniem czuwa zaawansowany sterownik, który w czasie rzeczywistym dopasowuje sztywność poduszki do skali kolizji. Najwyższy stopień bezpieczeństwa osiągany jest dzięki ścisłej kooperacji poduszek powietrznych z pasami:
- napinacze błyskawicznie eliminują zbędny luz,
- ogranicznik siły naprężenia dba o to, by klatka piersiowa nie została poddana zbyt dużym przeciążeniom.
System jest na tyle inteligentny, że w zależności od kierunku uderzenia, konkretne moduły aktywują swoje funkcje ochronne:
- poduszka boczna stabilizuje tułów przy uderzeniach w drzwi,
- kurtyna powietrzna osłania głowy osób w obu rzędach siedzeń,
- airbag kolanowy chroni dolne partie nóg.
To wielopoziomowe wsparcie techniczne minimalizuje nie tylko ryzyko obrażeń wewnętrznych, ale również groźnych uszkodzeń kręgosłupa w trakcie gwałtownego wytracania prędkości.
Jak diagnozować i konserwować system SRS?
System SRS dba o nasze bezpieczeństwo dzięki zaawansowanej autodiagnostyce, która uruchamia się automatycznie po przekręceniu kluczyka w stacyjce. W ułamku sekundy sterownik weryfikuje:
- sprawność obwodów,
- stan generatorów gazu,
- komunikację z czujnikami uderzeniowymi.
W razie wykrycia jakiegokolwiek błędu, na desce rozdzielczej niemal natychmiast pojawia się sygnał ostrzegawczy. Pogłębiona analiza usterek wymaga użycia specjalistycznego interfejsu. To urządzenie pozwala precyzyjnie odczytać kody błędów, wskazując, czy problemem są:
- uszkodzone poduszki powietrzne,
- awaria czujnika obecności pasażera,
- przerwane okablowanie.
Równie ważna jest regularna profilaktyka: czyszczenie sensorów, kontrola jakości połączeń elektrycznych oraz sprawdzanie mechanicznej kondycji całego modułu. W sytuacjach awaryjnych, po poważnej kolizji, niezbędna staje się wymiana kluczowych elementów – od samych worków gazowych po jednostkę sterującą. Po takich naprawach niezbędny jest reset systemu przy pomocy profesjonalnego oprogramowania serwisowego, zawsze zgodnie z surowymi wytycznymi producenta.
Prace te wymagają dużej ostrożności; przed przystąpieniem do jakichkolwiek działań należy bezwzględnie odłączyć zasilanie i rozładować kondensatory, aby uniknąć przypadkowego wyzwolenia ładunków. Naprawy SRS bywają kosztowne, głównie ze względu na konieczność stosowania nowych, atestowanych komponentów. Warto pamiętać, że każdy model auta przechodzi rygorystyczne testy zderzeniowe, co stanowi gwarancję homologacji i pewność, że system zadziała w krytycznym momencie.
Podczas gdy w autach klasy premium stosuje się dodatkowe, bardzo precyzyjne procedury kalibracji, dbałość o układ pozostaje równie ważna w każdym pojeździe – nawet w rozwijanych technologiach ochrony dla motocyklistów. Lekceważenie komunikatów o błędach SRS jest skrajnie nieodpowiedzialne. Awaria tego systemu może sprawić, że poduszki nie zadziałają w trakcie wypadku lub – co gorsza – zostaną wyzwolone bez żadnego ostrzeżenia w normalnych warunkach drogowych, stanowiąc poważne zagrożenie dla pasażerów.
